Séparateur hydraulique - Vraiment utile ou réflexe dépassé ?

Le séparateur hydraulique, souvent appelé bouteille de découplage, sert à calmer la circulation entre la chaudière et les circuits de chauffage. Dans une chaufferie bien pensée, il évite qu’une pompe en perturbe une autre, sécurise les débits et aide à garder une régulation stable. Je vais ici montrer quand il est utile, comment je le dimensionne, et dans quels cas je préfère une autre architecture.

Comment fonctionne le séparateur hydraulique dans une chaufferie

Le principe est simple sur le papier, mais je le vois encore mal compris sur chantier. Le séparateur met en relation le primaire, c’est-à-dire la partie production, et les secondaires, c’est-à-dire les circuits de distribution, sans imposer la même pression ni le même débit des deux côtés. Autrement dit, il laisse chaque pompe travailler pour son propre circuit, au lieu de faire porter à une seule boucle toute la logique hydraulique de l’installation.

Dans le cas le plus favorable, le débit primaire est supérieur au débit secondaire. On parle alors de fonctionnement en découplage: la température envoyée vers les émetteurs reste proche de celle produite par la chaudière. Si le secondaire tire davantage que le primaire, le comportement change et l’eau se mélange dans la bouteille, ce qui n’est plus la même logique de fonctionnement.

Je retiens surtout une idée: ce composant n’“ajoute” pas de performance en soi, il évite surtout que des débits incompatibles se gênent mutuellement. C’est pour cela qu’il devient intéressant dès que l’installation cesse d’être parfaitement simple.

Ce point de départ me permet ensuite de trier les vrais cas d’usage de ceux où l’équipement n’est qu’un réflexe de conception hérité du passé.

Dans quels cas je le recommande réellement

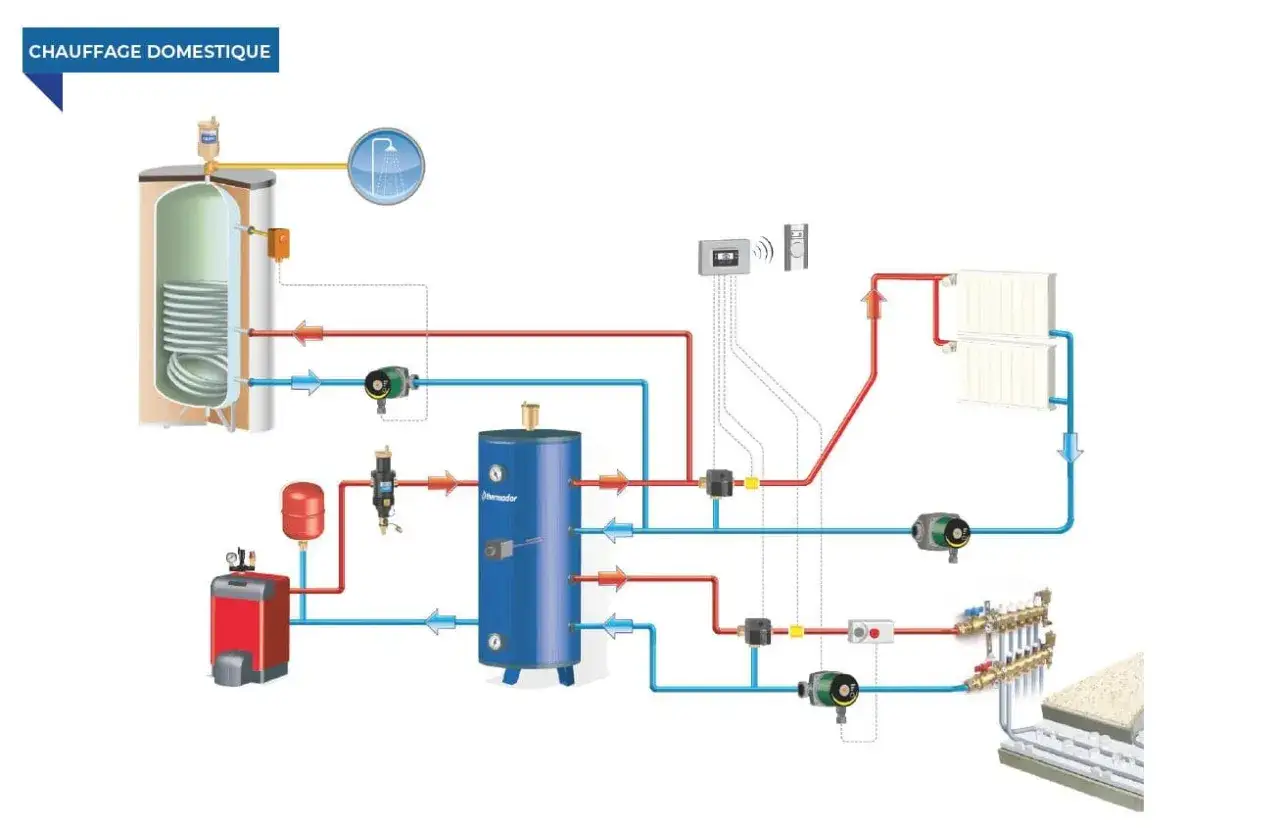

Je n’installerais pas ce type d’équipement “par sécurité” sans vérifier l’hydraulique globale. En revanche, je le considère très utile quand une chaufferie alimente plusieurs circuits aux besoins différents, par exemple des radiateurs, un plancher chauffant et une centrale de traitement d’air. Il devient aussi pertinent dans les installations hybrides, où deux sources ou deux logiques de régulation doivent cohabiter sans se parasiter.

C’est là que l’article de Cegibat est intéressant: il rappelle que ce montage n’est plus systématiquement indispensable avec les générateurs actuels. Je partage cette prudence. Dans une installation récente, bien régulée, avec circulateurs modulants et réseaux équilibrés, il peut être superflu. Dans une rénovation hétérogène, il peut au contraire éviter beaucoup d’ennuis.

Je pose donc la question autrement: est-ce que la bouteille corrige un vrai besoin hydraulique, ou est-ce qu’elle cache une conception trop approximative? C’est précisément ce tri qui m’amène au dimensionnement.

Comment je le dimensionne sans me tromper

Sur ce point, je préfère une méthode claire à un choix “à vue de nez”. Caleffi insiste sur une logique simple: le bon séparateur se choisit d’abord par le débit et la vitesse d’eau dans le corps, pas seulement par le diamètre extérieur du tube. La vitesse cible dans la bouteille est de l’ordre de 0,1 m/s. Au-delà, la séparation hydraulique peut encore fonctionner, mais la séparation d’air et de boues devient moins efficace.

Dans la pratique, je vérifie aussi les vitesses dans les branches. Quand les vitesses dans les circuits dérivés restent en dessous de 0,9 m/s, les piquages face à face peuvent convenir. Au-dessus, il vaut mieux les alterner pour réduire les turbulences et limiter les risques de double circulation.

Les repères que je garde en tête

• Corps du séparateur : viser environ 0,1 m/s pour garder un bon comportement hydraulique et un dégazage correct.
• Raccordement supérieur : laisser au moins l’équivalent d’un diamètre de tube pour aider l’air à remonter.
• Raccordement inférieur : prévoir au moins deux diamètres pour favoriser la sédimentation des impuretés.
• Branches secondaires : rester sous 0,9 m/s si l’on veut conserver une géométrie simple face à face.
• Cas plus chargés : passer à des piquages alternés pour limiter les remous.

Lire aussi : Intérieur chaudière gaz - Comprendre pour mieux entretenir

Ce que je contrôle sur le plan

Je regarde toujours si le fabricant donne une plage de débit cohérente avec l’installation réelle. Le bon réflexe n’est pas de choisir “un gros modèle” par confort, mais d’aligner le débit maximal de la chaufferie, la hauteur disponible, la place pour les accessoires et la qualité attendue de séparation. Si la bouteille doit aussi jouer un rôle de dégazage ou de désembouage, je suis plus exigeant encore sur ces points.

En rénovation, je fais également attention à l’encombrement des piquages et à la logique des collecteurs. Sur les installations multi-circuits, un collecteur-séparateur bien pensé évite souvent une forêt de raccords bricolés autour du générateur.

Une fois ce cadre posé, il faut encore vérifier le point le plus sensible: l’effet du montage sur les chaudières à condensation.

Pourquoi il peut nuire à une chaudière à condensation

Le sujet mérite de la nuance. Un montage en casse-pression n’est pas mauvais par principe, mais il peut être contre-productif avec une chaudière à condensation si les débits sont mal réglés. Cegibat rappelle clairement qu’un surdébit, ou au contraire un primaire trop faible, peut créer des retours inverses dans la bouteille et réchauffer artificiellement le retour chaudière. Or, plus le retour est chaud, moins la condensation est favorable.

Je le vois surtout dans les chaufferies où la bouteille a été conservée par habitude alors que les générateurs ont changé. Les chaudières actuelles sont généralement conçues pour moduler, accepter des retours variables et travailler sans contrainte de débit minimum aussi lourde qu’autrefois. Dans ce contexte, un mauvais découplage ne protège plus forcément la machine; il peut même lui faire perdre une partie de son intérêt.

Dans une rénovation bien menée, je préfère souvent d’abord agir sur les températures de départ, l’équilibrage et la loi d’eau. Les régimes 60/40, 55/45 ou 45/35 sont souvent bien plus décisifs qu’un séparateur ajouté au dernier moment. C’est cette logique qui fait la différence entre une chaufferie “protégée” et une chaufferie réellement performante.

Cette vigilance m’amène naturellement aux erreurs de montage que je rencontre le plus souvent.

Les erreurs de montage que je vois le plus souvent

La première erreur, c’est l’installation par réflexe. Beaucoup de schémas gardent la bouteille parce qu’elle figure encore dans des habitudes de bureau d’études, alors que le besoin réel n’a pas été revalidé. La deuxième, c’est le dimensionnement trop approximatif: on prend un corps trop petit, les vitesses montent, et la séparation air-boues devient médiocre.

La troisième erreur concerne les pompes. Un circulateur à vitesse fixe laissé trop haut peut provoquer des débits incohérents, des retours inverses et un comportement instable. En mode pompe de charge, Cegibat rappelle qu’il faut garder un débit primaire inférieur d’environ 10 % au débit maximal soutiré au secondaire pour éviter ces dérives. Si cette marge n’existe pas, la bouteille cesse de faire son travail correctement.

• Choisir l’équipement avant d’avoir vérifié les débits réels.
• Confondre séparation hydraulique et stockage thermique.
• Oublier la purge d’air et l’évacuation des boues.
• Laisser des circulateurs surdimensionnés travailler trop vite.
• Installer une bouteille sans reprendre l’équilibrage des circuits en aval.
• Ignorer la régulation alors que c’est elle qui conditionne le résultat final.

Je rajoute un point très concret: si la chaufferie est sale, embouée ou mal équilibrée, la bouteille ne règle pas le fond du problème. Elle peut au mieux amortir certains effets. Pour choisir correctement, il faut donc la comparer aux autres solutions possibles.

Comment je la compare aux autres solutions de chauffage central

On mélange souvent plusieurs composants qui n’ont pas le même rôle. Pour éviter les confusions, je les compare toujours à partir de leur fonction, pas de leur forme.

Dans les petites chaufferies simples, un collecteur bien posé ou une liaison directe suffit souvent. Dans les systèmes hybrides ou les réseaux à plusieurs régimes, le séparateur reprend au contraire tout son intérêt. C’est pour cela que je ne le traite jamais comme une solution universelle, mais comme un outil de conception parmi d’autres.

Reste alors la dernière étape, celle qui décide souvent si l’installation fonctionnera bien dès le premier hiver.

Les vérifications que je fais avant de laisser la chaufferie tourner seule

Avant la mise en service, je contrôle toujours quelques points très concrets. D’abord, les débits primaire et secondaire doivent correspondre au schéma prévu. Ensuite, les circulateurs doivent être réglés avec logique, sans vitesse maximale par défaut. Enfin, je vérifie la purge en partie haute, la vidange en partie basse et la propreté générale du circuit.

• Les sondes sont placées là où la température est homogène.
• Les vannes d’isolement permettent une vraie maintenance.
• Les circuits secondaires ne se court-circuitent pas entre eux.
• Le rééquilibrage hydraulique a été fait ou au moins anticipé.
• La régulation est cohérente avec le régime de température réellement souhaité.

Si un seul de ces points manque, le séparateur ne compensera pas l’erreur. Il fera seulement plus proprement ce qu’un mauvais schéma lui demande de faire. C’est pour cela que, dans une chaufferie sérieuse, je le considère comme un outil de stabilité, pas comme une solution miracle.
