L’essentiel à retenir avant de décoder le circuit
- Une PAC air-eau ne “crée” pas la chaleur : elle la déplace de l’air extérieur vers l’eau du chauffage.
- Le cœur du fonctionnement repose sur quatre organes : évaporateur, compresseur, condenseur et détendeur.
- La performance grimpe quand l’eau de chauffage circule à basse température, surtout avec un plancher chauffant ou des radiateurs bien dimensionnés.
- Le schéma ne montre pas toujours les éléments qui changent tout en pratique : ballon d’eau chaude, appoint électrique, circulateurs, régulation et emplacement de l’unité extérieure.
- En France, le budget varie fortement selon les travaux induits, mais les aides publiques peuvent réduire sensiblement le reste à charge.
- Une installation réussie dépend autant du réglage que du matériel lui-même.

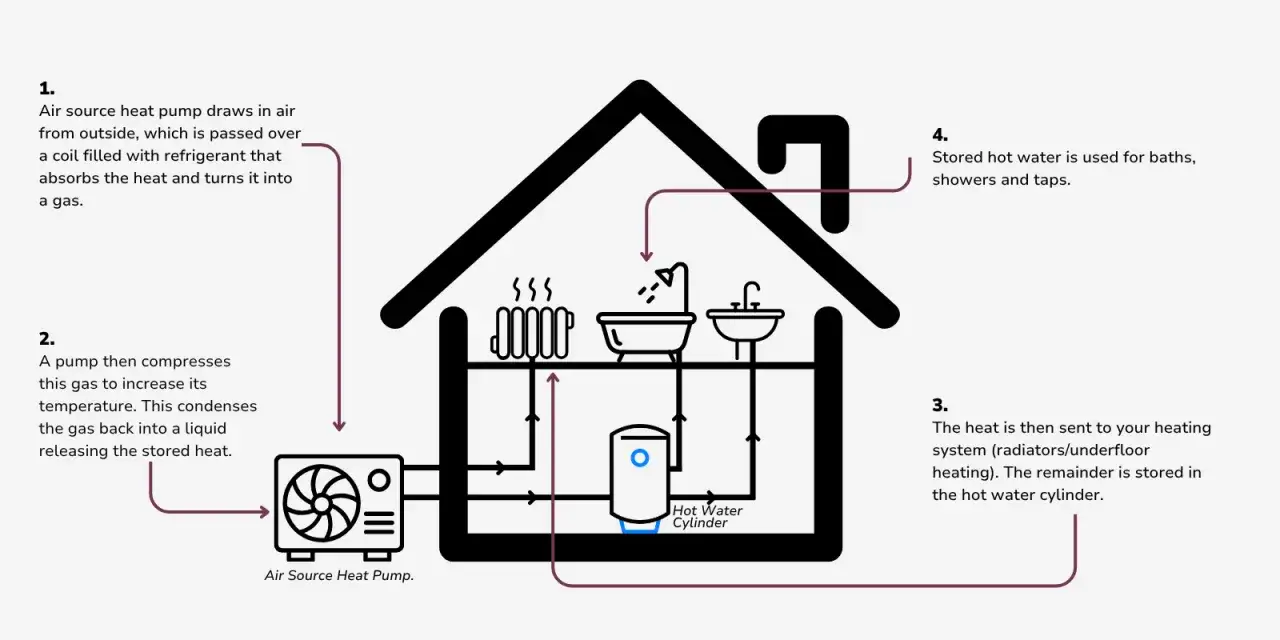

Lire le schéma comme un circuit de transfert de chaleur
Quand je lis un schéma de PAC air-eau, je cherche d’abord le sens de circulation de l’énergie, pas seulement celui des tuyaux. Le dessin montre en général une unité extérieure, une unité intérieure, un circuit frigorifique fermé et un circuit hydraulique qui alimente les radiateurs, le plancher chauffant ou le ballon d’eau chaude sanitaire.
Le point important est simple : l’air extérieur sert de source de calories, et l’eau du logement sert de véhicule pour diffuser cette chaleur. C’est ce passage d’un milieu à l’autre qui explique pourquoi l’installation peut être très efficace, à condition que tout soit cohérent.
| Élément du schéma | Rôle | Ce qu’il faut surveiller |
|---|---|---|
| Unité extérieure | Capte les calories de l’air | Emplacement, bruit, circulation d’air, dégivrage |
| Évaporateur | Fait entrer la chaleur dans le fluide frigorigène | Échange thermique dépendant de la température extérieure |
| Compresseur | Élève la pression et la température du fluide | Consommation électrique et niveau sonore |
| Condenseur | Transfère la chaleur à l’eau du chauffage | Température de départ d’eau, qualité des émetteurs |
| Détendeur | Fait chuter pression et température du fluide | Stabilité du cycle frigorifique |
| Circuit hydraulique | Distribue l’eau chaude dans le logement | Débit, équilibrage, compatibilité avec les radiateurs |
Ce tableau aide à lire le schéma sans s’arrêter aux flèches décoratives. Une fois ces blocs en tête, on peut passer au cycle thermodynamique lui-même, là où tout se joue réellement.

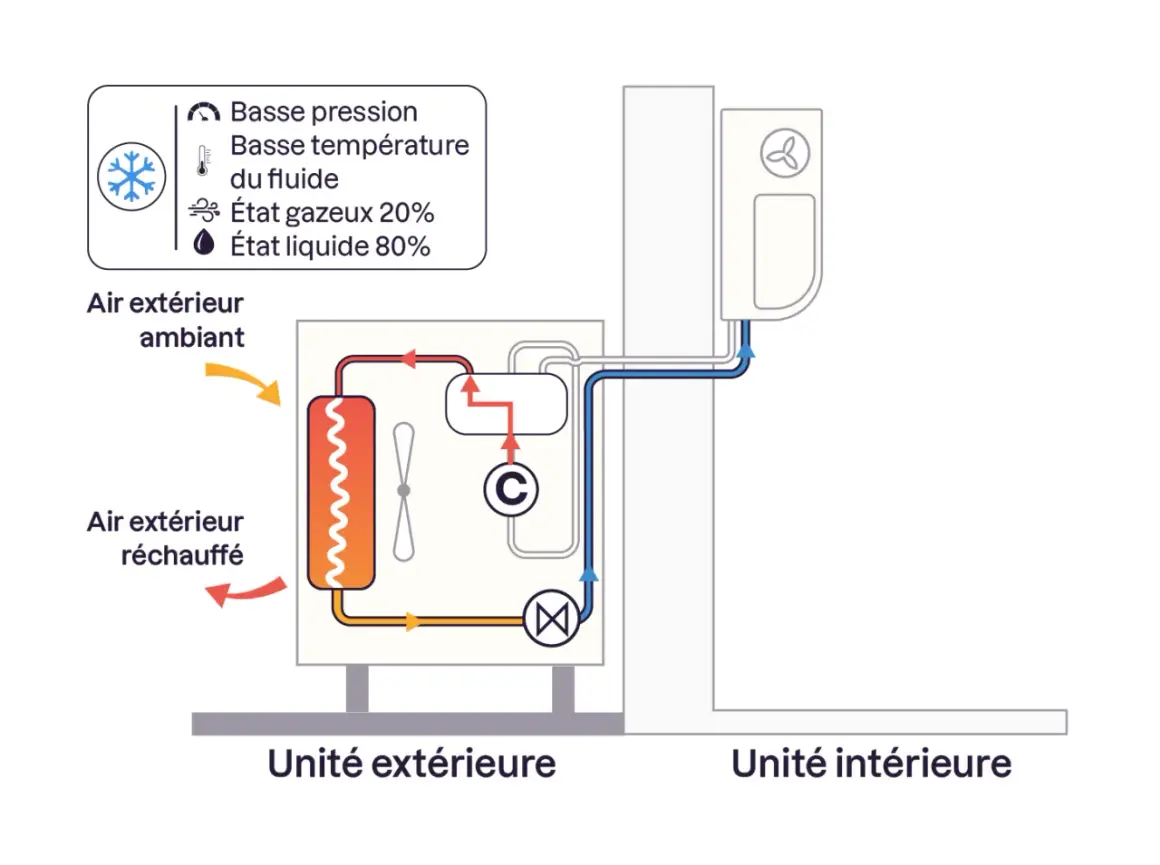

Le cycle thermodynamique expliqué sans jargon
Le fonctionnement repose sur un fluide frigorigène, c’est-à-dire un fluide capable de changer d’état à basse température pour transporter la chaleur. L’air extérieur chauffe légèrement ce fluide dans l’évaporateur, puis le compresseur le comprime pour augmenter sa température. Ensuite, la chaleur est libérée dans le condenseur vers l’eau de chauffage, avant que le détendeur ne fasse redescendre la pression pour recommencer le cycle.
Dit autrement, la PAC ne chauffe pas “par magie” : elle déplace et amplifie une énergie déjà présente dehors. C’est précisément pour cela que la température de départ d’eau est cruciale. L’ADEME rappelle qu’en abaissant de 10 °C l’eau qui circule dans les radiateurs, on gagne environ 1 point de COP. Passer de 55 °C à 45 °C change donc beaucoup plus la donne que la plupart des gens l’imaginent.
En usage réel, cette logique se retrouve dans les performances. Les mesures de terrain montrent qu’une PAC air-eau bien réglée tourne souvent autour d’un COP annuel moyen proche de 3, avec de meilleurs résultats quand le logement et les émetteurs travaillent à basse température. À l’inverse, si la maison réclame trop chaud, le compresseur force davantage et la facture remonte vite.
Il faut aussi garder en tête un point que les schémas simplifient souvent : par temps froid et humide, l’unité extérieure peut devoir dégivrer. Le système inverse alors temporairement son fonctionnement pour faire fondre le givre sur l’échangeur, ce qui fait partie du cycle normal. Un schéma propre ne le montre pas toujours, mais en hiver c’est un comportement très concret.
Ce mécanisme explique pourquoi la PAC air-eau est surtout performante quand elle travaille “à l’aise”, avec peu de température à produire. Le sujet suivant est donc naturel : qu’est-ce que le schéma ne montre pas, alors que cela compte autant que le cycle lui-même ?
Ce que le schéma oublie souvent de montrer
Sur le papier, une PAC air-eau paraît très simple. Dans la vraie vie, plusieurs éléments peuvent faire toute la différence entre un bon résultat et une installation moyenne.
- L’unité intérieure n’est pas un simple boîtier : elle peut intégrer la régulation, le circulateur et parfois le ballon d’eau chaude sanitaire.
- Le ballon d’ECS est souvent dimensionné entre 180 et 200 litres pour une famille de 4 à 5 personnes, ce qui évite de multiplier les cycles inutiles.
- L’appoint électrique peut prendre le relais quand le froid devient marqué ou quand la demande dépasse ce que la PAC peut fournir seule.
- Le ballon tampon, quand il existe, aide à stabiliser le débit et à limiter les démarrages trop fréquents du compresseur.
- La régulation et la loi d’eau pilotent la température de départ en fonction du froid extérieur. C’est souvent là que le rendement se gagne ou se perd.
- L’emplacement de l’unité extérieure conditionne le bruit, le confort et la durée de vie de l’ensemble.
Je vois souvent des schémas trop “propres” qui donnent l’impression que tout se résume à deux blocs reliés par des tuyaux. En réalité, c’est l’équilibre entre hydraulique, régulation et émetteurs qui détermine le confort final. C’est justement ce qui permet de savoir si la PAC est adaptée au logement ou non.
Dans quels logements l’air-eau fonctionne vraiment bien
La PAC air-eau aime les installations hydrauliques déjà existantes. C’est pour cela qu’elle est très pertinente en remplacement d’une chaudière gaz ou fioul, surtout si le logement dispose déjà de radiateurs à eau ou d’un plancher chauffant. Dans une maison bien isolée, elle peut chauffer de manière stable et homogène, avec peu de variation de température dans les pièces.
| Situation du logement | Mon avis | Pourquoi |
|---|---|---|
| Maison récente bien isolée avec plancher chauffant | Excellent cas d’usage | Température d’eau basse, très bon rendement, confort homogène |
| Rénovation avec radiateurs hydrauliques dimensionnés large | Très bon potentiel | On peut souvent fonctionner autour de 45 à 50 °C |
| Maison ancienne avec petits radiateurs et forte déperdition | À étudier avec prudence | La PAC peut devoir monter trop haut en température |
| Logement mal isolé, besoin de chaleur élevé en permanence | Risque de déception | La consommation électrique grimpe et l’appoint devient fréquent |
| Remplacement d’une chaudière gaz ou fioul avec réseau hydraulique sain | Très cohérent | Les travaux sont souvent moins lourds qu’un changement complet de système |
Le bon réflexe consiste à vérifier la puissance réelle des émetteurs, pas seulement leur présence. Si les radiateurs ont été dimensionnés pour une chaudière qui envoyait de l’eau très chaude, la PAC devra compenser autrement, par l’isolation ou par des radiateurs plus larges. Je préfère être direct sur ce point : c’est souvent là que les projets se gagnent ou se perdent.
Le sujet suivant devient alors très concret pour beaucoup de foyers : une PAC air-eau peut-elle aussi rafraîchir le logement en été ?
Le lien avec la climatisation réversible
Une pompe à chaleur peut être réversible, c’est-à-dire qu’elle peut inverser le cycle du fluide frigorigène pour rafraîchir le logement. Pour une PAC air-eau, ce rafraîchissement n’est possible que si les émetteurs sont adaptés : ventilo-convecteurs, plancher rafraîchissant ou, dans certains cas, réseau de gaines pensé pour cela.
Il faut être clair : on ne parle pas ici d’une climatisation murale classique. Une PAC air-eau réversible travaille avec l’eau du circuit de chauffage, donc elle dépend fortement du type d’émetteur installé. Un plancher rafraîchissant ou un réseau de gaines ne s’improvise pas, et ils s’envisagent surtout en construction neuve ou lors d’une rénovation lourde.
Dans la pratique, le rafraîchissement par PAC est intéressant quand on cherche une solution discrète, centralisée et mieux intégrée au logement. Mais il reste limité si la maison est très exposée, si l’isolation est médiocre ou si l’on attend un vrai pouvoir déshumidifiant de type climatisation. Là encore, le schéma doit être lu avec réalisme, pas comme une promesse universelle.
Une fois ce point compris, il reste la question qui intéresse presque toujours le lecteur français au moment de décider : combien cela coûte, et sous quelles conditions l’investissement tient la route ?
Budget, aides et installation en 2026
Le ministère de la Transition écologique situe le coût moyen d’une pompe à chaleur air-eau autour de 14 700 €. Dans les faits, on voit souvent des budgets posés entre 7 500 et 16 000 € selon la puissance, la marque, la complexité du réseau hydraulique et les travaux induits. Si des radiateurs doivent être remplacés ou si l’électricité doit être mise à niveau, l’addition monte vite.
En 2026, les aides restent un levier utile. MaPrimeRénov’ peut aller jusqu’à 5 000 € pour les ménages très modestes, 4 000 € pour les ménages modestes et 3 000 € pour les ménages intermédiaires, dans la limite de 12 000 € de dépenses éligibles. À cela peuvent s’ajouter les CEE et l’éco-PTZ pour alléger le reste à charge.
Je conseille de demander au moins trois points précis dans le devis :
- la température de départ visée en fonctionnement normal ;
- la puissance réellement nécessaire, pas seulement la puissance maximale affichée ;
- la liste des travaux induits, y compris adaptation hydraulique, ballon et électricité.
Autre point non négociable pour moi : l’installation doit être confiée à un professionnel qualifié, et le recours à une entreprise RGE est généralement indispensable pour les aides publiques. C’est un détail administratif sur le papier, mais en pratique il conditionne le financement, la qualité de pose et la traçabilité du chantier. Avec une PAC, le matériel compte, mais la pose compte presque autant.
Il reste alors à relier tout cela au schéma de départ, pour transformer un dessin technique en vrai outil de décision.
Ce que je vérifierais avant de valider l’installation
Quand un schéma de PAC air-eau me semble clair, je ne regarde pas seulement les composants. Je vérifie si l’ensemble est cohérent avec la maison, les usages et la saison de chauffe. Un bon schéma, c’est un schéma qui annonce un fonctionnement réaliste, pas un appareil surdimensionné ou mal raccordé.
Je regarderais d’abord la compatibilité des émetteurs, puis la température d’eau nécessaire au quotidien, ensuite le niveau d’isolation et enfin la place disponible pour l’unité extérieure. Si ces quatre points sont alignés, la PAC air-eau a de fortes chances de tenir ses promesses. Si l’un d’eux manque, je préfère qu’on le sache avant plutôt qu’après la signature.
