Raccorder un insert au conduit de cheminée ne se résume pas à emboîter quelques pièces métalliques. Ce montage conditionne le tirage, l’étanchéité, la montée en température et, au fond, la sécurité de toute l’installation. Je passe ici en revue les règles à respecter, le choix du bon conduit, les erreurs qui provoquent des refoulements, et les points à vérifier avant la première flambée.
Les points qui décident vraiment de la qualité du raccordement
- Le raccordement relie la buse de l’insert au conduit de fumée, mais il ne doit jamais compenser un conduit mal dimensionné.
- En France, les repères techniques viennent surtout du NF DTU 24.1 et du NF DTU 24.2.
- Pour un insert, la trajectoire doit rester la plus directe possible, avec des coudes très limités.
- Le tubage, le diamètre et la distance aux matériaux combustibles comptent autant que l’insert lui-même.
- Un ramonage annuel minimum est obligatoire, et deux ramonages par an sont souvent exigés selon le département.
Ce que relie exactement un insert
Quand je parle du raccordement d’un insert au conduit de cheminée, je distingue toujours trois éléments. La buse est la sortie de l’appareil, le conduit de raccordement fait la jonction dans la pièce ou dans la hotte, et le conduit de fumée ou tubage assure l’évacuation jusqu’en toiture. Cette distinction paraît simple, mais elle évite déjà une bonne partie des erreurs de chantier.
| Élément | Rôle | Ce que je vérifie en priorité |
|---|---|---|
| Buse | Sortie des fumées de l’insert | Diamètre imposé par le fabricant, état de la sortie, compatibilité des raccords |
| Conduit de raccordement | Jonction entre l’insert et le conduit principal | Étanchéité, longueur, nombre de coudes, accès pour l’entretien |
| Conduit de fumée ou tubage | Évacuation des fumées vers la sortie de toit | Dimensionnement, isolation, hauteur de débouché, état du conduit existant |
Dans une rénovation, je sépare toujours le rôle du tubage de celui du raccordement : le premier sécurise le conduit existant, le second fait la jonction jusqu’à l’insert. Cette logique évite de croire qu’un simple tube “qui rentre” suffit, alors que tout dépend aussi du tirage et de la compatibilité avec l’appareil. C’est précisément ce point qui mène aux règles techniques.
Les règles techniques à respecter en France
En France, la référence pratique reste le NF DTU 24.1 pour les conduits de fumée et le NF DTU 24.2 pour certains cas de raccordement des foyers et inserts. Je conseille de les considérer comme un cadre de sécurité, pas comme une formalité administrative. Les fabricants sérieux s’y alignent, et les écarts se paient vite en fumées refoulées, en condensation ou en encrassement prématuré.
| Règle | Repère utile | Ce que cela change sur le terrain |
|---|---|---|
| Coudes sur le raccordement | Maximum 2 coudes à 90° en général, mais pour un insert, 45° max de la verticale | Je privilégie une ligne courte et souple à la fois, sans cassure inutile du tirage |
| Section du conduit de raccordement | Au moins égale à celle de la buse de l’appareil | Une réduction mal pensée crée vite un étranglement et refroidit les fumées |
| Distance aux combustibles | Pour un simple paroi, au minimum 3 fois le diamètre, avec 375 mm minimum pour les diamètres 80 et 100 | Le conduit ne doit jamais être posé “au feeling” dans une hotte ou près d’un habillage |
| Débouché en toiture | La souche doit dépasser d’au moins 40 cm le faîtage ou tout obstacle proche dans un rayon de 8 m | Le tirage dépend aussi de l’environnement du toit, pas seulement du conduit intérieur |
| Passage dans d’autres pièces | Le conduit de raccordement ne doit pas traverser d’autres locaux | On évite les montages bricolés qui sortent de la pièce d’implantation |
J’insiste aussi sur un point souvent oublié : un insert ne se dimensionne pas à l’approximation. Le calcul du conduit se fait selon les caractéristiques de l’appareil et de l’installation, avec un regard sur le tirage, les pertes de charge et le risque de condensation. Sur un foyer ancien ou une cheminée remaniée, je préfère toujours un diagnostic sérieux avant d’engager les travaux, plutôt que de “rattraper” une erreur avec des accessoires. C’est ce cadre qui permet ensuite de choisir le bon matériel.
Quel type de conduit choisir selon votre chantier
Le bon choix dépend surtout de l’état du conduit existant, de la hauteur disponible, du nombre de dévoiements et du type d’insert. Pour aller vite, je ne choisis jamais le même montage pour une cheminée ancienne, un conduit neuf ou un insert fortement décalé dans la hotte. Le but n’est pas de prendre “le plus costaud”, mais le plus cohérent.
| Configuration | Solution que je privilégie | Pourquoi | Limite à garder en tête |
|---|---|---|---|
| Conduit ancien droit mais à sécuriser | Tubage flexible inox | Il s’adapte bien aux boisseaux et sécurise rapidement un conduit en rénovation | Il ne corrige pas un conduit très abîmé ou trop mal dimensionné |
| Ligne courte, appareil bien aligné | Conduit rigide ou raccordement réglable en inox | Montage plus propre, souvent plus facile à inspecter et à entretenir | Exige des cotes plus précises |
| Insert avec petit dévoiement dans la hotte | Kit de raccordement inox avec coudes adaptés | Permet d’ajuster la hauteur et l’axe sans casser la ligne de fumées | Je reste très strict sur l’angle total et la sécurité thermique |
| Conduit existant trop large ou irrégulier | Retubage complet | On remet l’installation à niveau au lieu de multiplier les compromis | Le coût grimpe, mais le résultat est nettement plus fiable |
En pratique, un tubage flexible simple inox se situe souvent entre 125 et 195 €/ml posé, un tubage rigide simple inox autour de 225 à 295 €/ml, et un rigide double paroi plutôt entre 275 et 395 €/ml. Sur un conduit de 6 m, on voit fréquemment des budgets globaux de l’ordre de 900 à 2 400 € selon l’accessibilité et les accessoires. Je me méfie des devis trop bas : ils oublient souvent le diagnostic, les raccords, ou la reprise du conduit existant.

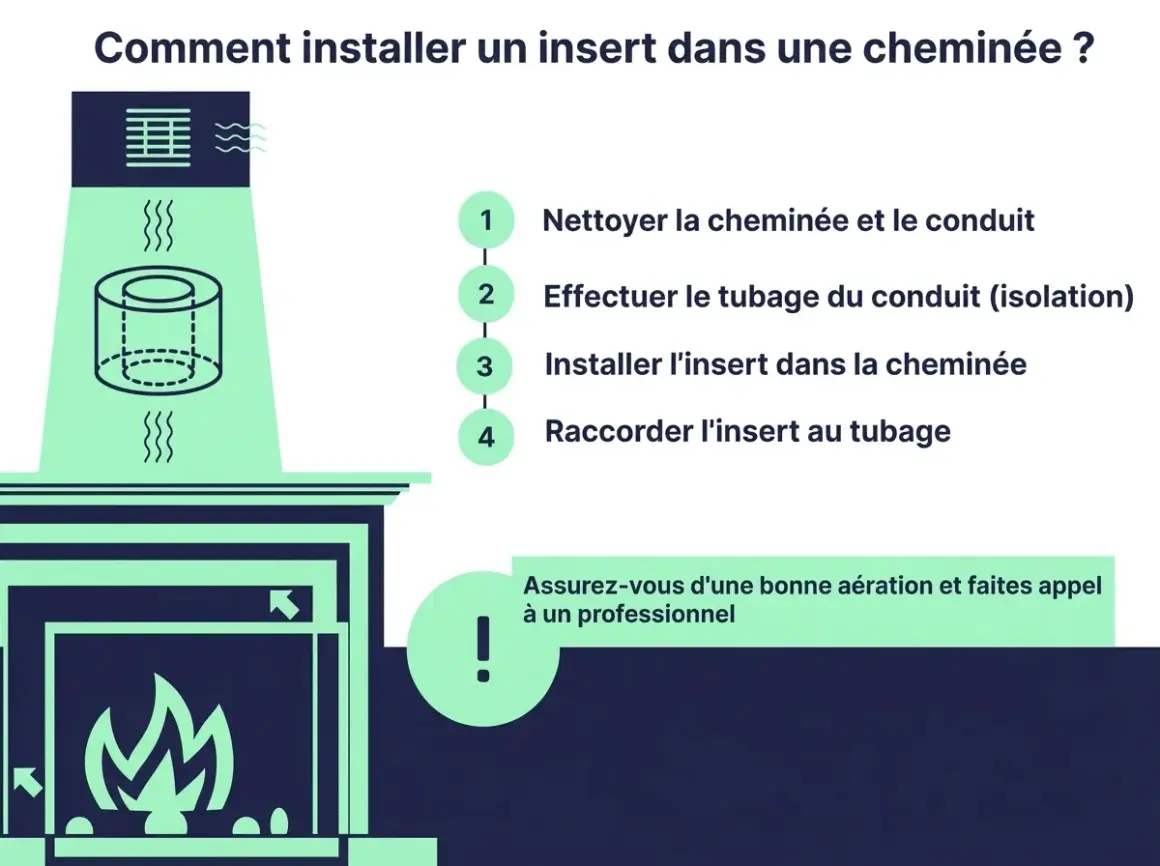

Les étapes d’un raccordement propre et durable
Voici la méthode que je trouve la plus sûre quand on veut éviter les reprises. Elle vaut pour une rénovation simple comme pour un remplacement d’insert, à condition que le conduit soit sain.
- Je commence par faire contrôler et ramoner le conduit existant. S’il y a du bistre, de la suie compacte ou un doute sur l’état intérieur, un débistrage ou un diagnostic plus poussé peut s’imposer.
- Je mesure la buse de l’insert, la hauteur disponible sous plafond, le diamètre du conduit principal et la place réelle dans la hotte. C’est le moment où l’on évite les mauvaises surprises.
- Je choisis les pièces de jonction adaptées, avec un raccord en inox compatible avec l’appareil et le conduit. Les assemblages doivent rester étanches et démontables pour l’entretien.
- Je limite au strict nécessaire le nombre de coudes et je garde la ligne la plus verticale possible. Sur un insert, je ne cherche jamais à “rattraper” un mauvais alignement avec une cascade de pièces.
- Je respecte les distances de sécurité autour du conduit et je vérifie que la hotte est correctement ventilée si elle en a besoin. Un habillage mal conçu accumule la chaleur au lieu de la dissiper.
- Je fais un essai de fonctionnement progressif, puis je contrôle le tirage, l’absence d’odeur de fumée et le comportement de l’installation à chaud.
J’apprécie aussi un détail très concret : chaque emboîtement doit pouvoir être contrôlé et entretenu sans démontage invasif. Les systèmes sérieux sont pensés pour cela. Quand un montage est “joli” mais inaccessible, je le considère souvent comme fragile à moyen terme. La suite logique, ce sont justement les erreurs qui abîment un raccordement pourtant bien parti.
Les erreurs que je vois le plus souvent
La plupart des problèmes ne viennent pas d’un gros défaut spectaculaire, mais d’un empilement de petites approximations. C’est ce qui rend le sujet trompeur : une installation peut sembler correcte au premier regard, puis produire des fumées, du goudron ou un tirage instable au bout de quelques semaines.
- Section mal choisie : un conduit trop étroit étouffe l’évacuation, un conduit trop généreux refroidit les fumées.
- Trop de coudes : chaque dévoiement ajoute de la perte de charge et complique le ramonage.
- Simple paroi là où il faudrait du tubage : sur un ancien conduit, on croit gagner du temps et on perd en sécurité.
- Passage mal géré dans la hotte : un habillage sans ventilation ou trop proche des matériaux combustibles devient une zone de surchauffe.
- Air comburant négligé : sans apport d’air suffisant, l’insert fonctionne mal et encrasse davantage.
- Conduit encrassé ou bistré : le rendement chute, le risque de feu de conduit augmente et l’odeur de fumée finit par revenir dans la pièce.
L’ADEME rappelle qu’une cheminée ouverte perd environ 90 % de l’énergie du bois, alors qu’un appareil moderne travaille bien mieux quand la combustion est maîtrisée et l’installation cohérente. C’est aussi pour cela que je considère le raccordement comme une pièce technique à part entière, et pas comme un simple accessoire. Quand il est mal traité, il annule une partie du gain attendu de l’insert.
Budget, entretien et quand je conseille de passer par un professionnel
Sur le plan pratique, deux coûts doivent être anticipés dès le départ : le chantier de pose et l’entretien annuel. En France, Service Public rappelle que le ramonage est obligatoire au moins une fois par an, et dans la majorité des départements deux ramonages sont exigés, dont un pendant la période d’utilisation. À la fin de l’intervention, le ramoneur doit remettre une attestation, à conserver. Le non-respect peut entraîner une amende de 450 €.| Poste | Ordre de grandeur | Ce qui fait varier le prix |
|---|---|---|
| Tubage flexible simple inox posé | 125 à 195 €/ml | Hauteur du conduit, accès toiture, nombre d’éléments, état du conduit existant |
| Tubage rigide simple inox posé | 225 à 295 €/ml | Précision du montage, configuration intérieure, finitions |
| Tubage rigide double paroi posé | 275 à 395 €/ml | Performance thermique, accessoires, contraintes de sécurité |
| Forfait courant sur 6 m | 900 à 2 400 € | Accessibilité, débistrage éventuel, reprise de maçonnerie, qualité des pièces |
Je conseille de passer par un professionnel dès qu’il faut toucher au dimensionnement, au tubage d’un conduit ancien, à la hotte ou à la sortie de toiture. C’est encore plus vrai si l’insert remplace un foyer ouvert, car le gain de performance ne sera réel que si l’ensemble de la chaîne est cohérent. Et si vous cherchez à bénéficier d’aides liées au remplacement de l’appareil, l’ADEME rappelle qu’un appareil performant doit être installé par un professionnel RGE pour ouvrir droit aux dispositifs concernés.
Avant la première flambée, les derniers contrôles qui évitent les mauvaises surprises
Je termine toujours par une vérification simple mais rigoureuse : le conduit est-il propre, le raccordement est-il étanche, la hotte respire-t-elle, et le tirage est-il stable dès les premières montées en température ? Si la réponse à l’un de ces points est floue, je ne force pas la mise en service. Un insert bien raccordé doit donner une combustion vive, régulière et sans odeur parasite dans la pièce.
Le bon réflexe, à mes yeux, consiste à partir du conduit existant, pas de l’insert acheté en magasin. C’est le diagnostic qui dicte le tubage, le diamètre, les coudes admissibles et le niveau de reprise nécessaire. Quand ces paramètres sont posés proprement, l’installation devient durable, plus facile à entretenir et nettement plus sûre.
