Évacuation chaudière condensation - Évitez fuites et pannes!

L’évacuation d’une chaudière à condensation ne se résume pas à un simple tuyau de fumées. Il faut gérer un ensemble cohérent: le conduit des produits de combustion, le rejet des condensats acides, la pente, les matériaux et, parfois, l’adaptation d’un conduit existant. Je vais vous montrer ce qu’il faut vérifier en priorité, quelles configurations fonctionnent vraiment en maison individuelle et où se cachent les erreurs qui provoquent des fuites, du gel ou des défauts de fonctionnement.

Comprendre ce que l’on évacue vraiment

Quand je parle d’une chaudière à condensation, je pense toujours à deux circuits qui doivent rester impeccables: l’évacuation des produits de combustion et le drainage des condensats. La première partie concerne les fumées, la seconde concerne l’eau formée quand la vapeur contenue dans ces fumées redevient liquide. C’est ce passage à l’état liquide qui permet de récupérer de la chaleur latente, donc de gagner en rendement.

En pratique, la chaudière condense surtout quand l’eau de retour du chauffage est assez froide. Avec le gaz naturel, la zone favorable se situe autour de 55°C et en dessous. C’est pour cela qu’un plancher chauffant ou des radiateurs bien dimensionnés favorisent souvent une meilleure condensation qu’une installation qui fonctionne en permanence à haute température.

Selon Cegibat, une chaudière domestique peut produire jusqu’à 4 000 litres de condensats par an, avec un pH de l’ordre de 4 à 5. Ce volume reste faible à l’échelle d’un foyer, mais il suffit à attaquer un raccord mal pensé, à encrasser un siphon ou à oxyder un réseau qui n’est pas prévu pour recevoir ces eaux. Une fois ce principe posé, le vrai sujet devient le choix de l’architecture d’évacuation.

Les trois solutions que l’on rencontre le plus souvent

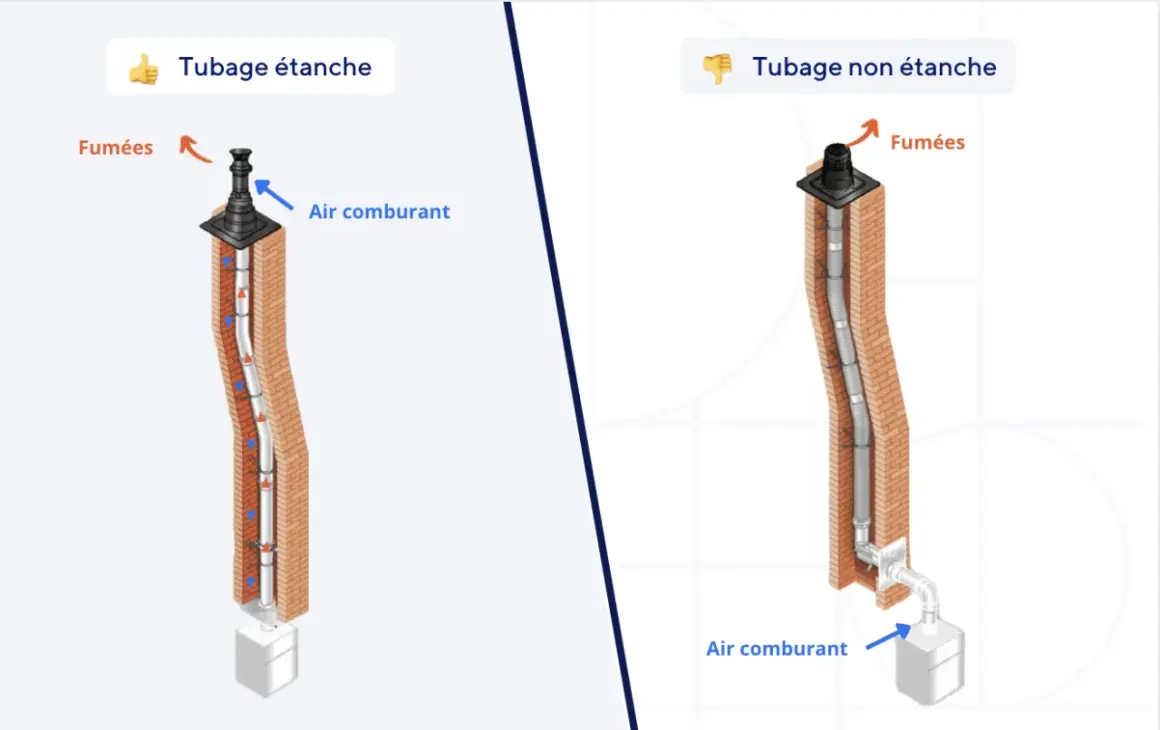

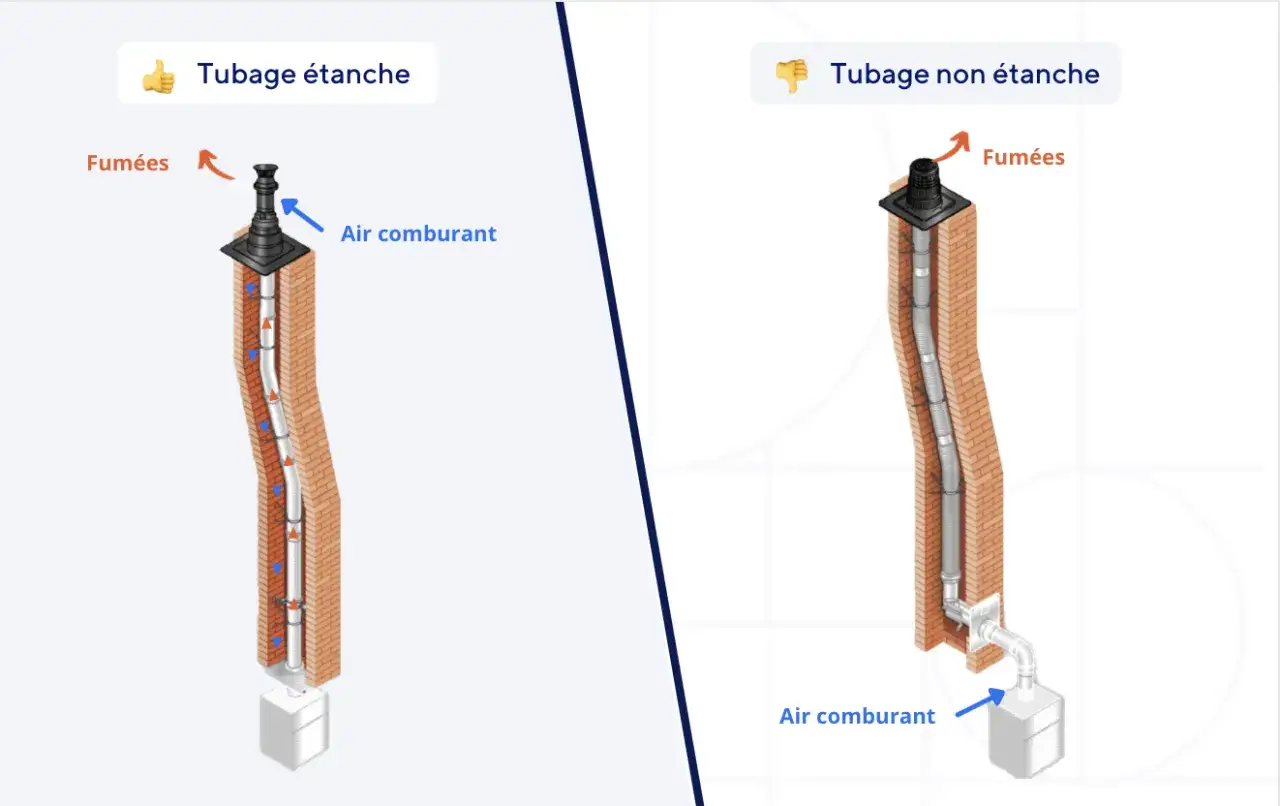

Sur le terrain, je retrouve surtout trois montages: la ventouse horizontale, la ventouse verticale et le tubage d’un conduit existant. Le bon choix dépend moins des habitudes que de la configuration du logement, de l’emplacement de la chaudière et de l’état du bâti.

Dans un logement rénové, le point de départ reste souvent le conduit existant. S’il est sain, tubable et correctement dimensionné, il peut être réutilisé avec une pièce de raccordement adaptée. Dans une maison neuve ou très remaniée, la ventouse reste souvent la solution la plus simple à faire vivre dans le temps.

Je rappelle aussi un point souvent négligé: si le terminal débouche près d’une ouverture ou d’une entrée d’air, il faut respecter les distances réglementaires. En pratique, je vérifie systématiquement les 40 cm minimum par rapport à une baie ouvrante et les 60 cm minimum par rapport à une prise d’air de ventilation. C’est un détail sur le papier, mais un vrai sujet de sécurité quand le vent pousse les fumées au mauvais endroit.

Quand le type d’évacuation est bien choisi, la pose devient beaucoup plus lisible. Le plus délicat reste alors la géométrie du conduit lui-même.

Les règles de pose qui évitent les soucis dès la première saison

Sur ce point, je suis très direct: la plupart des pannes que je vois ne viennent pas de la chaudière elle-même, mais du tracé du conduit. GRDF recommande une pente légère d’environ 3 % sur les parties horizontales, soit vers l’appareil si les condensats rejoignent les eaux usées, soit vers l’extérieur lorsque l’on veut limiter toute stagnation et éviter un bouchon de gel. En clair, un conduit horizontal ne doit jamais devenir un piège à eau.

• Pas de point bas non drainé: sinon les condensats s’accumulent et finissent par gêner l’écoulement.
• Matériaux adaptés aux condensats: les conduits doivent résister à une eau légèrement acide, typiquement en PVC, PP ou inox selon les systèmes.
• Raccords parfaitement emboîtés: une petite fuite au niveau d’un joint devient vite une corrosion ou une trace d’humidité.
• Conduit accessible: je déconseille tout ce qui est scellé ou rendu difficile à déposer, car l’entretien en souffre.
• Fixation correcte des rallonges: sans colliers, le conduit travaille avec la dilatation thermique et les désaxages arrivent plus vite qu’on ne le croit.
• Terminal bien orienté: une sortie mal placée peut provoquer des retours de condensats, du givre ou une dégradation des joints.

Je conseille aussi de regarder la notice du fabricant comme un document de chantier, pas comme un simple papier administratif. Les longueurs maximales, le nombre de coudes, la compatibilité des accessoires et le mode de montage y sont toujours précisés. Une chaudière à condensation pardonne moins qu’un appareil ancien quand on improvise sur la géométrie du conduit.

Une fois le conduit bien posé, il reste à traiter proprement l’eau produite par la condensation. C’est souvent là que les installations vieillissent mal.

Gérer les condensats sans abîmer le réseau

Les condensats ne sont pas une eau neutre. Leur pH acide impose de les raccorder à un réseau d’évacuation compatible, avec un siphon fonctionnel et, dans certains cas, un traitement complémentaire. La norme NF EN 12056-1 admet le rejet dans un système capable de supporter des eaux usées à pH inférieur à 6,5, mais les règles locales ou le contexte du chantier peuvent conduire à demander un prétraitement.

Dans la pratique, je regarde toujours trois cas de figure. Si l’évacuation se fait vers un réseau domestique moderne en PVC et que le tracé est simple, le raccordement direct reste souvent possible. Si la plomberie ancienne comporte de la fonte ou du cuivre, je préfère une solution de neutralisation. Si l’installation rejette vers une fosse septique ou à l’extérieur, la prudence devient encore plus importante, surtout avec une chaudière au fioul à condensation.

• Siphon accessible et rempli: il empêche les remontées d’air et doit être nettoyé régulièrement.
• Neutraliseur de condensats: il remonte le pH avant rejet quand le réseau est sensible ou ancien.
• Pompe de relevage: elle devient utile si la chaudière est plus basse que le point d’évacuation.
• Contrôle annuel: je vérifie toujours le débit, l’état du siphon et, s’il existe, l’efficacité du neutraliseur.

Le bon réflexe est simple: ne pas confondre “ça s’écoule” avec “c’est durable”. Une évacuation qui fonctionne à court terme peut quand même attaquer un réseau, colmater un siphon ou générer une panne dans deux hivers. C’est précisément pour cela qu’un contrôle visuel et hydraulique vaut mieux qu’un montage vite fait.

Quand ce volet est négligé, les défauts apparaissent vite et ils racontent presque toujours la même histoire.

Les défauts d’évacuation qui se repèrent vite

Je repère les anomalies à des signes assez typiques. La chaudière n’a pas forcément besoin d’être changée; bien souvent, elle souffre d’une évacuation mal conçue ou mal entretenue.

• Traces d’eau ou de corrosion autour du raccord: elles suggèrent une fuite de condensats ou un joint mal mis en œuvre.
• Gargouillis ou écoulement irrégulier: le conduit retient peut-être de l’eau à cause d’un point bas.
• Arrêts intempestifs: la chaudière peut se mettre en sécurité si le siphon est bouché ou si les condensats reviennent mal.
• Givre au terminal en hiver: le rejet extérieur ne s’évacue pas correctement ou la pente n’est pas adaptée.
• Odeur inhabituelle près de l’appareil: ce n’est jamais un signe à banaliser, surtout si un orifice de mesure ou un couvercle de révision a été mal remis.

Dans ces cas, je commence toujours par le conduit, puis seulement par le générateur. C’est la bonne hiérarchie: pente, drainage, siphon, accessibilité, puis réglage de chaudière. Si on inverse l’ordre, on dépense parfois beaucoup pour corriger un problème qui venait simplement d’un coude mal orienté.

Le plus souvent, le chantier se joue donc sur la qualité du diagnostic initial. C’est justement ce que je vérifie avant d’accepter un devis.

Le contrôle final que je demande avant de valider un chantier

Quand j’évalue une installation, je veux une réponse claire à chaque point ci-dessous. C’est ce qui évite les reprises et les mauvaises surprises après la première mise en chauffe.

En budget, je préfère raisonner en postes plutôt qu’en prix unique. Un petit neutraliseur domestique se trouve souvent autour de 20 à 100 € en matériel, tandis que les modèles plus dimensionnés montent plutôt vers 250 à 500 €. Une pompe de relevage se situe souvent entre 100 et 200 €. En revanche, dès qu’il faut reprendre un conduit, tuber un ancien conduit de fumée ou modifier sérieusement le tracé, le budget grimpe vite de plusieurs centaines à plusieurs milliers d’euros selon la hauteur, l’accès et le nombre d’accessoires.

Si je devais résumer ma logique en une phrase: je choisis d’abord la bonne architecture d’évacuation, je vérifie ensuite la pente et l’écoulement des condensats, puis je m’assure que l’entretien restera simple. C’est cette suite-là qui fait une installation fiable, pas un surdimensionnement ni une accumulation d’accessoires.
